PLANO ESTRUCTURAL DE COLUMNAS (REPLANTEO Y CUADRO DE ARMADO)
PROYECTO: Casa Habitación – Residencia Familiar
ESCALA: 1:75
FECHA: Octubre 2026
ELEMENTO: Columnas de Concreto Armado (15\text{ cm} \times 30\text{ cm})

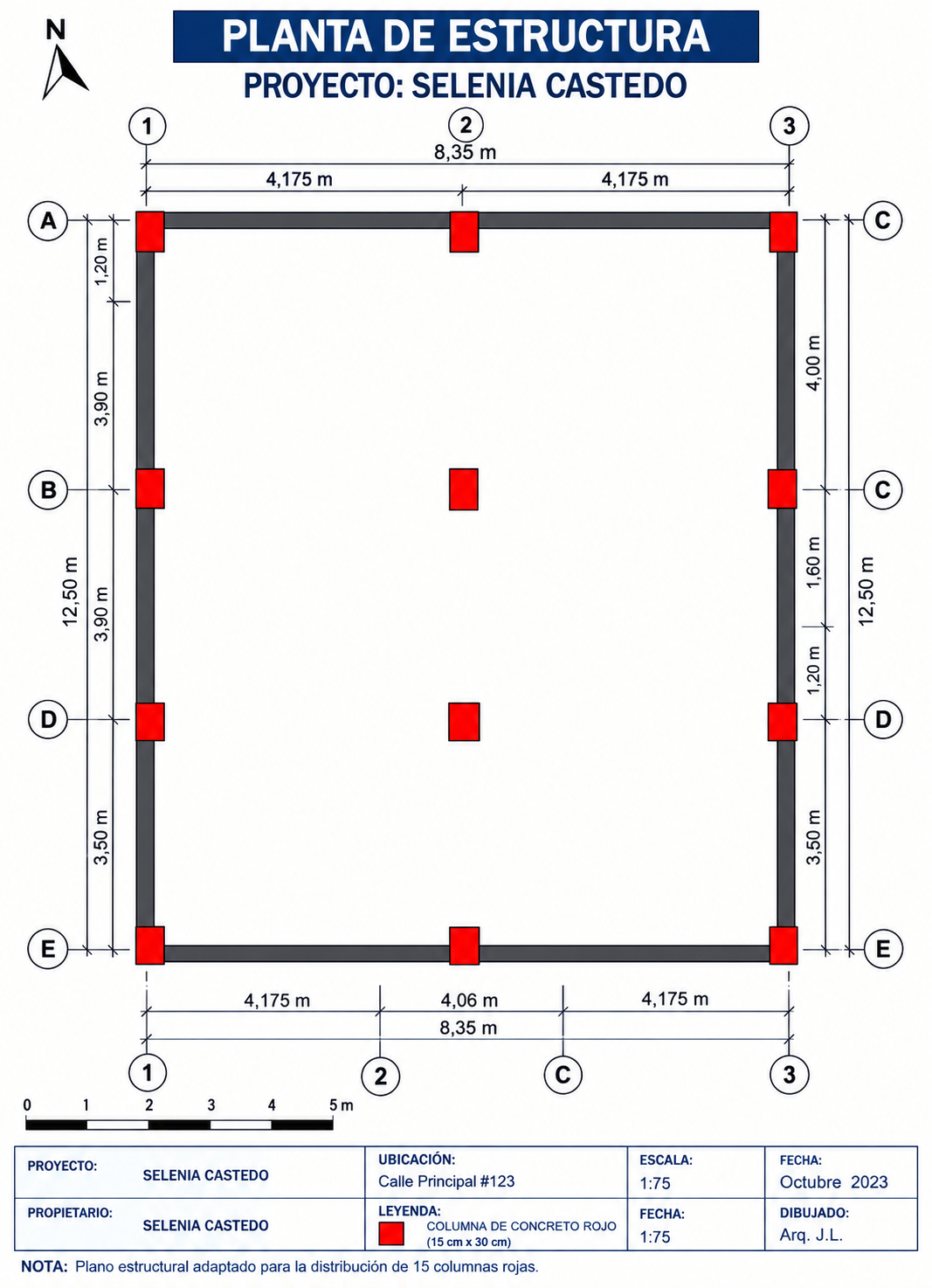

1. Identificación y Ubicación de Columnas en Ejes
Replanteo en obra de las 15 columnas de 15\text{ cm} \times 30\text{ cm}, organizadas según la cuadrícula estructural de los ejes ortogonales (1, 2, 3 horizontales y A, B, D, E verticales):
Especificaciones de Materiales:
- Resistencia del Concreto (f’c): 210\text{ kg/cm}^2 (21\text{ MPa}).
- Esfuerzo de Fluencia del Acero (fy): 4,200\text{ kg/cm}^2 (Grado 60).
- Recubrimiento Mínimo Libre: 2.5\text{ cm} a 3.0\text{ cm}.
Detalle de Armado Estructural (Sección 15\times 30\text{ cm}):
- Acero Longitudinal (Varillas):
- 4 \times \varnothing 1/2» (12\text{ mm}) colocadas en las 4 esquinas de la sección.
- (Opcional según cálculo de cargas: 6 \times \varnothing 3/8»).
- Acero Transversal (Estribos/Anillos):
- Estribos cerrados de \varnothing 1/4» (6\text{ mm}) o \varnothing 8\text{ mm} con ganchos estándar a 135^\circ (7.5\text{ cm} de longitud).
- Distribución de Estribos en Extremos (Confinamiento):
- 1 \text{ a } 5\text{ cm} de la luz libre (superior e inferior).
- 5 \text{ a } 10\text{ cm} en zonas de confinamiento (50\text{ cm} superior e inferior).
- Resto \text{a } 15\text{ cm} en la zona central de la columna.

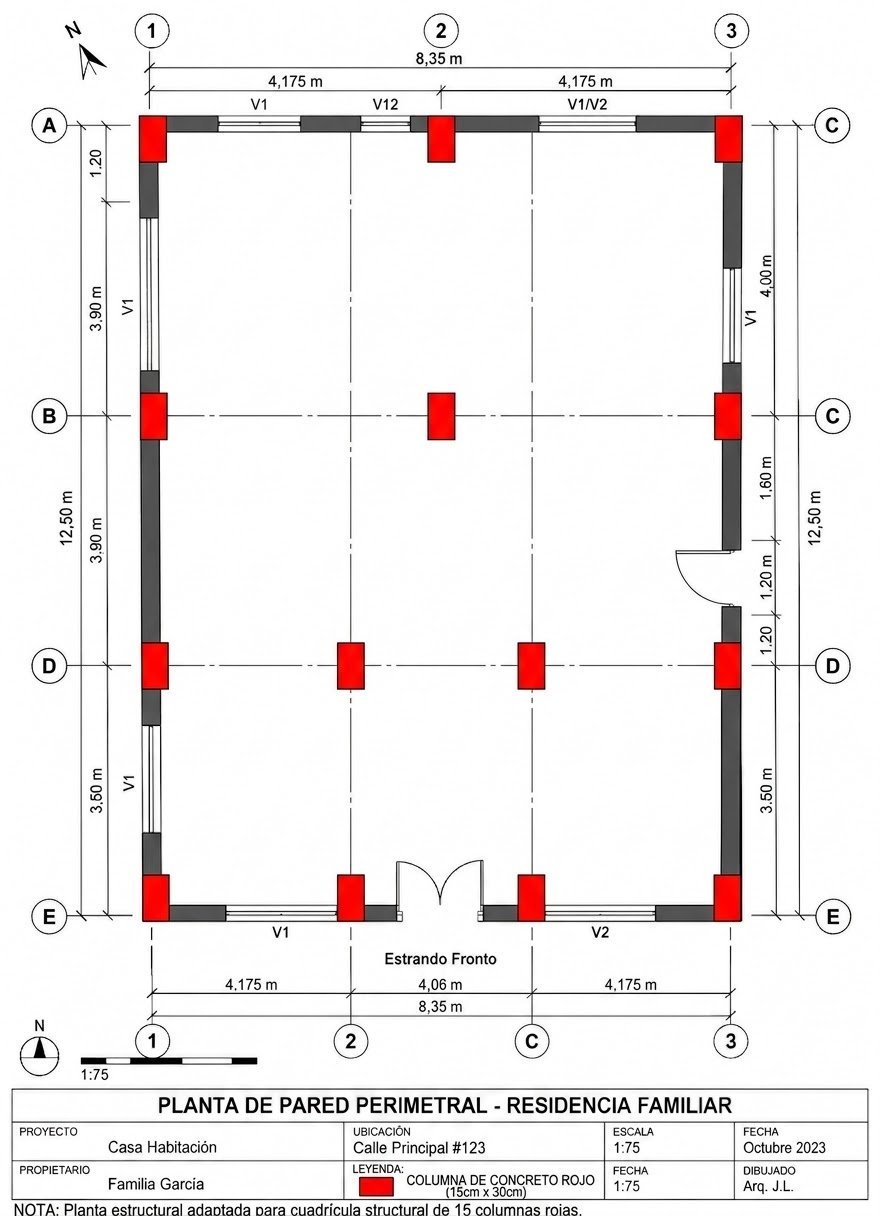

3. Acotaciones y Cotas entre Ejes Estructurales
- Ejes Longitudinales (Ancho Total = 8.35\text{ m}):
- Entre Eje 1 y Eje 2: 4.175\text{ m}
- Entre Eje 2 y Eje 3: 4.175\text{ m}
- Ejes Transversales (Largo Total = 12.50\text{ m}):
- Entre Eje A y Eje B: 5.10\text{ m} (1.20\text{ m} + 3.90\text{ m})
- Entre Eje B y Eje D: 3.90\text{ m}
- Entre Eje D y Eje E: 3.50\text{ m}
4. Recomendaciones Constructivas y de Proceso
- Trazo y Replanteo: Verificar la escuadra y plomada de las 15 columnas antes del vaciado de las zapatas/vigas de cimentación.
- Traslapes: Los traslapes de acero longitudinal deben tener una longitud mínima de 50\text{ cm} y realizarse alternadamente en el tercio central de la columna.
- Vibrado del Concreto: Asegurar un adecuado vibrado mecánico para evitar oquedades o «cangrejeras» en la sección reducida de 15\text{ cm}.
- Anclaje: Las varillas deben doblarse en ganchos de 90^\circ con longitud mínima de 20\text{ cm} dentro de la zapata o viga de cimentación.

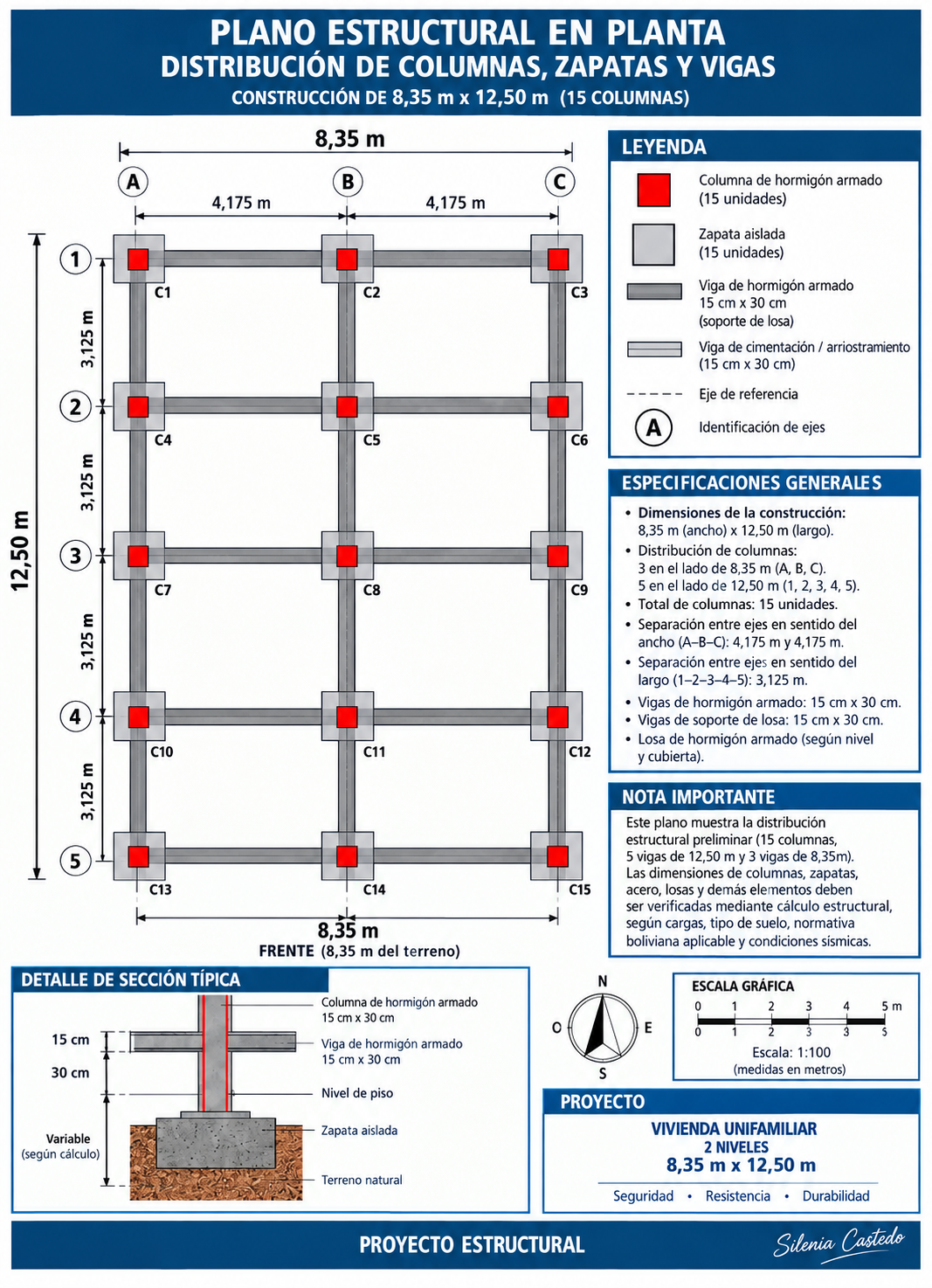

15 columnas de concreto
Cada columna con una zapata independiente
Dimensión de cada zapata: 1,40 m × 1,40 m × 0,40 m
|
Código |
Eje de Intersección |
Ubicación / Función Estructural |
Orientación de Sección (15 \times 30\text{ cm}) |
|---|---|---|---|
|
C-01 |
Eje A – Eje 1 |
Esquina Superior Izquierda (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 1 |
|
C-02 |
Eje A – Eje 2 |
Muro Superior Centro (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje A |
|
C-03 |
Eje A – Eje 3 |
Esquina Superior Derecha (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 3 |
|
C-04 |
Eje B – Eje 1 |
Muro Lateral Izquierdo (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 1 |
|
C-05 |
Eje B – Eje 2 |
Columna Central Interior (Aislada/Carga) |
Lado largo (30\text{ cm}) paralelo a Eje 2 |
|
C-06 |
Eje B/C – Eje 3 |
Muro Lateral Derecho (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 3 |
|
C-07 |
Eje D – Eje 1 |
Muro Lateral Izquierdo (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 1 |
|
C-08 |
Eje D – Eje 2 |
Columna Central Interior (Aislada/Carga) |
Lado largo (30\text{ cm}) paralelo a Eje 2 |
|
C-09 |
Eje D – Eje C |
Columna Central / División Interior |
Lado largo (30\text{ cm}) paralelo a Eje C |
|
C-10 |
Eje D – Eje 3 |
Muro Lateral Derecho (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 3 |
|
C-11 |
Eje E – Eje 1 |
Esquina Inferior Izquierda (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 1 |
|
C-12 |
Eje E – Eje 2 |
Jambaje Izquierdo de Entrada Principal |
Lado largo (30\text{ cm}) paralelo a Eje 2 |
|
C-13 |
Eje E – Eje C |
Jambaje Derecho de Entrada Principal |
Lado largo (30\text{ cm}) paralelo a Eje C |
|
C-14 |
Eje E – Eje 3 |
Esquina Inferior Derecha (Perimetral) |
Lado largo (30\text{ cm}) paralelo a Eje 3 |
|
C-15 |
Auxiliar / Vitería |
Refuerzo de jambaje/intersección de vano |
Lado largo (30\text{ cm}) según muro |
